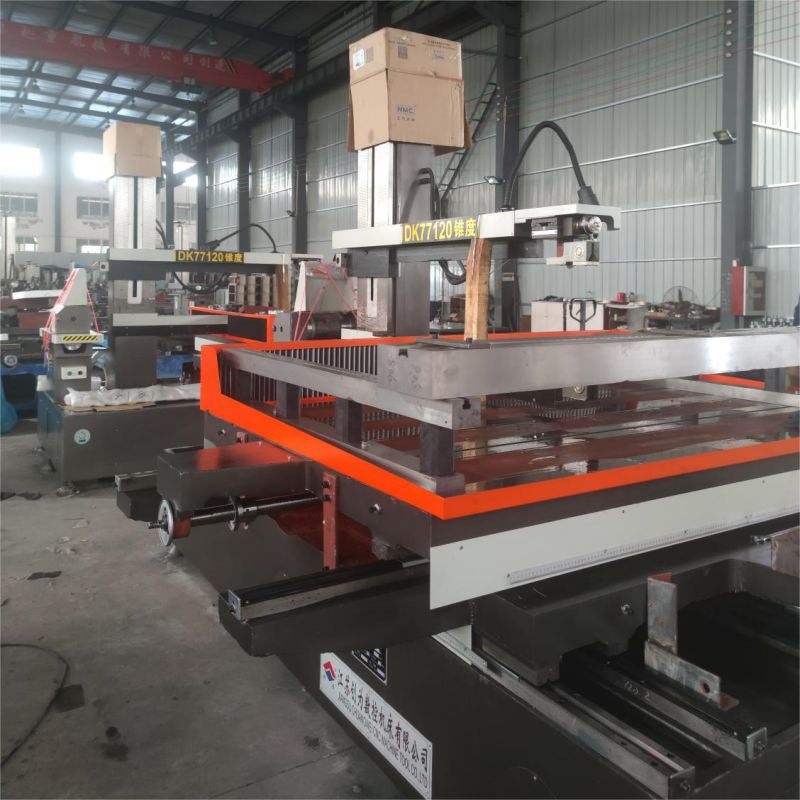

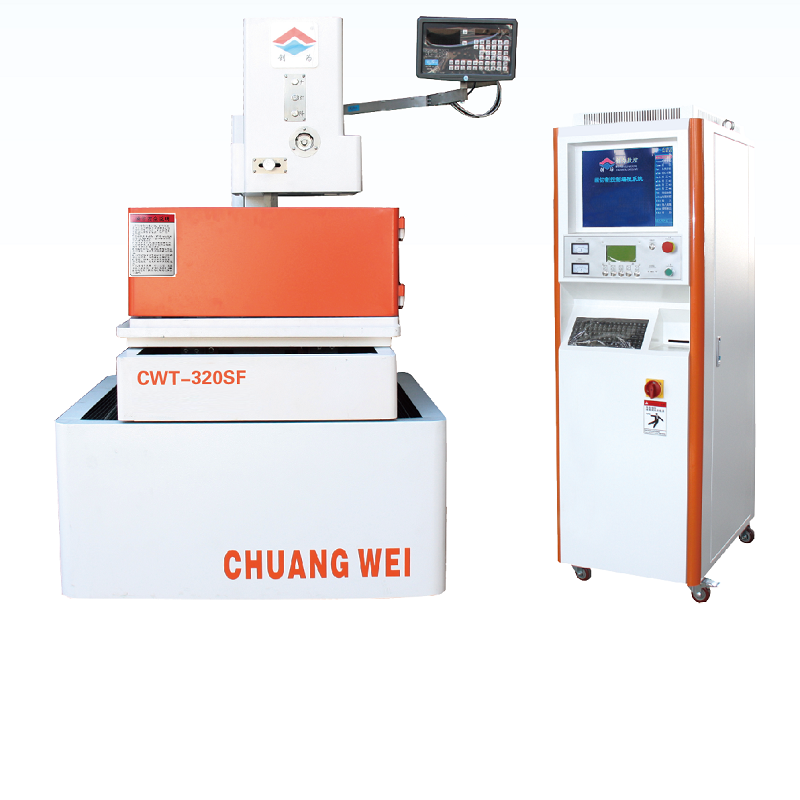

DK77120 Model F Non-Standar AZ Catu Daya Pulsa Kinerja Tinggi Kawat CNC EDM Mesin Pemotongan Berkecepatan Tinggi

1. Dimensi Workbench: 1340 × 1990mm
2. Ketebalan pemotongan maksimum: 1000mm
3. Lancip maksimum: 6º/80mm
4. Beban maksimum: 3000kg
5. X, Y AXIS Koordinat Perjalanan: 1200 × 1600mm
6. Kawat Kawat Motor Kecepatan: 11m/s
7. Workbench Moving Fat Equivalent: 0,001mm
8. Cairan Kerja: DK-1, DK-4 Nanguang
9. Catu Daya: 380V.50Hz (220V.50Hz)
10. Konsumsi Daya Mesin: <2kva
11. Berat Mesin Utama: 8000kg
12. Dimensi Mesin Utama: 3300 × 3000 × 2300
13. Akurasi Pemrosesan: Menurut GB/T 7926-2015 Standar.
14. Kekasaran permukaan optimal Ra≤2.5um.

1. Tempat tidur mesin terbuat dari pengecoran pasir resin, yang memiliki deformasi kecil dan kekuatan tinggi setelah tempering sekunder.
2. Ini memiliki karakteristik kinerja yang stabil, daya output tinggi, kecepatan pemotongan cepat, lapisan permukaan tinggi, dan kehilangan kawat molibdenum rendah. Kerugian kawat molibdenum ultra-rendah sangat mengurangi biaya pemrosesan.
3. Pemrograman dan Kontrol Terpadu: Grafik yang kompleks dapat dikonversi ke gambar DXF melalui CAD, grafik pemrosesan dapat dilacak secara real time, dan status pemrosesan beberapa dapat ditampilkan. Ini juga memiliki memori kegagalan daya, retraksi sirkuit pendek, perlindungan kawat, shutdown otomatis, rotasi sudut sewenang -wenang dan fungsi lainnya.
4. Inverter pemotongan kawat merek digunakan untuk mengontrol motor transportasi kawat, regulasi kecepatan tanpa langkah, dan pergantian tanpa kontak dengan sakelar induksi. Tidak ada gangguan percikan selama pergantian, tidak ada kebisingan pergantian, dan motor berjalan dengan lancar, yang meningkatkan keandalan dan keamanan alat mesin.

Prinsip dasar pemotongan kawat EDM adalah dengan menggunakan elektroda pahat untuk melakukan pelepasan pulsa pada benda kerja untuk mencapai pemrosesan. Pemotongan kawat EDM tidak memerlukan produksi elektroda pembentukan, dan menggunakan kawat logam tipis (biasanya disebut kawat molibdenum) sebagai elektroda pahat. Kutub positif catu daya pulsa terhubung ke benda kerja, dan kutub negatif terhubung ke kawat molibdenum; Kawat molibdenum bergerak bolak -balik dengan kecepatan tertentu, dan terus -menerus masuk dan meninggalkan area pelepasan; Pada saat yang sama, media cair disemprotkan antara kawat molibdenum dan benda kerja. Selama operator secara efektif mengontrol kecepatan dan lintasan gerakan kawat molibdenum pada benda kerja, bentuk dan ukuran benda kerja yang diperlukan dapat dipotong. Lintasan gerakan benda kerja dibentuk oleh worktable koordinat (dua motor stepper terkontrol dalam arah vertikal dan horizontal) bergerak dalam arah x dan y.

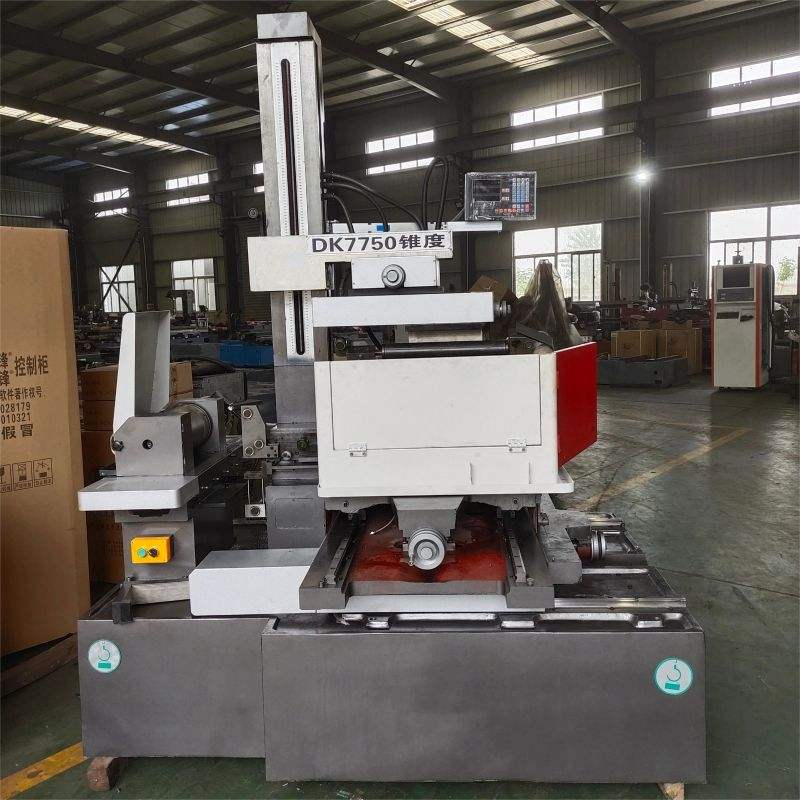

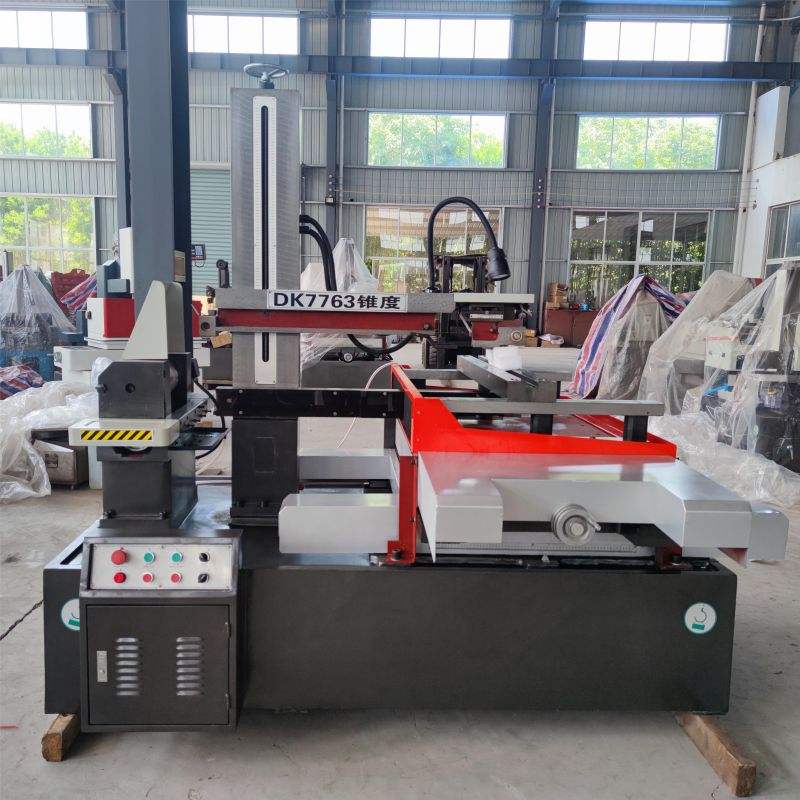

Mesin utama dari Seri DK Seri CNC Cutting Machine Tool terdiri dari tempat tidur, meja kerja, perangkat makan kawat, rak kawat, tangki pendingin, alat listrik alat mesin, aksesori, dan komponen lainnya. Ini didasarkan pada tempat tidur, dan meja kerja, perangkat makan kawat, dan rak kawat dipasang pada permukaan dasar yang sama dari tempat tidur.
Berikut ini diperkenalkan secara terpisah:
1) tempat tidur
Tempat tidur adalah bagian besi pasir resin berbentuk kotak, yang merupakan struktur casting integral. Bagian atas dipasang dengan meja kerja, drum penyimpanan kawat, rak kawat, pencahayaan dan bagian lainnya.
2) Workbench
Meja kerja ini terutama terdiri dari permukaan meja kerja, pelat seret tengah, sekrup bola dan kotak gear kecepatan. Gerakan longitudinal dan melintang dari pelat drag mengadopsi struktur panduan bola, dan motor stepper menggerakkan sekrup melalui dua pasang roda gigi anti-backlash untuk mewujudkan pergerakan meja kerja. Sekrup bola memiliki keunggulan akurasi transmisi tinggi, efisiensi tinggi dan umur panjang.
3) Perangkat transportasi kawat
Drum penyimpanan kawat terdiri dari silinder berlubang berdinding tipis. Motor menggerakkan drum penyimpanan kawat untuk berputar melalui konektor, dan pergerakan bolak -balik drum penyimpanan kawat berasal dari sekrup setelah perubahan kecepatan gigi untuk menggerakkan pelat seret perangkat transportasi kawat.
Reversing sering dari pelat drag drum penyimpanan kawat dikendalikan oleh satu set sakelar induksi. Strukturnya sederhana dan operasinya sensitif. Blok tabrakan kiri dan kanan dilengkapi dengan perangkat pengaman yang berlebihan. Ketika sakelar induksi gagal mengubah arah, arus motor transport kawat terputus.
4) Rak Kawat
Kawat molibdenum seperti sabuk transmisi tertutup, yang didorong oleh drum yang berliku untuk bekerja bolak -balik. Roda kawat dan sepasang roda pemandu utama dibungkus oleh kawat molibdenum dan berjalan dalam satu siklus.
Roda pemandu mengadopsi bagian kawat molibdenum yang disegel secara vertikal.
5) Tangki pendingin
Pompa air memberikan cairan kerja ke area pemrosesan. Sedimen menumpuk di kotak kotoran dan harus dibersihkan secara teratur. Pendingin yang berfungsi menggunakan cairan saponifikasi DX-1.
6) Aksesori
① Klem: Kelompok klem digunakan untuk memperbaiki pelat datar atau benda kerja silindris, dan klem dipasang pada meja kerja dengan sekrup tipe-T.
② Crank: Digunakan untuk melilitkan kawat untuk memutar drum penyimpanan kawat.
③ Roda Pengetatan Kawat: Digunakan untuk mengencangkan kawat molibdenum secara manual.
