DK77120 KECEPATAN TINGGI GZ Kekuatan tinggi mesin pemotong kawat CNC EDM

DK77120 mesin pemotong kawat CNC EDM berkecepatan tinggi berkecepatan tinggi adalah solusi mutakhir yang dirancang untuk presisi dan efisiensi dalam industri manufaktur. Mesin canggih ini mengintegrasikan teknologi CNC canggih untuk memberikan pemotongan kawat presisi berkecepatan tinggi, menjadikannya pilihan yang ideal untuk menghasilkan komponen kompleks dengan akurasi yang luar biasa.

Direkayasa untuk kinerja yang kuat, DK77120 menawarkan desain struktural berkekuatan tinggi yang memastikan stabilitas dan daya tahan selama operasi. Kemampuan berkecepatan tinggi secara signifikan mengurangi waktu pemesinan, sehingga meningkatkan produktivitas dan throughput. Mesin ini dilengkapi dengan sistem penggerak GZ yang kuat yang menyediakan umpan kawat yang konsisten dan halus, memastikan pemotongan yang tepat dan lapisan permukaan yang sangat baik.

DK77120 menampilkan antarmuka kontrol CNC intuitif, memungkinkan pemrograman dan operasi yang mudah. Sistem threading dan threading kawat otomatisnya meminimalkan downtime dan meningkatkan efisiensi operasional. Sistem pendingin berkapasitas tinggi mesin secara efektif menghilangkan panas, mempertahankan kinerja dan memperpanjang umur mesin dan komponennya.

Ideal untuk aplikasi yang membutuhkan pemotongan yang rumit dan terperinci, DK77120 banyak digunakan dalam industri seperti kedirgantaraan, otomotif, pembuatan cetakan, dan elektronik. Dengan kombinasi kinerja, kekuatan, dan presisi berkecepatan tinggi, DK77120 GZ berkecepatan tinggi berkecepatan tinggi CNC EDM Wire Cutting Machine berdiri sebagai alat yang andal dan efisien untuk setiap pengaturan manufaktur canggih.

HUBUNGI KAMI

Jiangsu Chuangwei CNC Machine Tool Co., Ltd.

Parameter teknis utama

1. Dimensi Workbench: 1350 × 1750mm
2. Ketebalan pemotongan maksimum: 800mm
3. Lancip maksimum: 6º/80mm
4. Beban maksimum: 3000kg
5. X, Y AXIS Koordinat Perjalanan: 1200 × 1600mm
6. Molybdenum Wire Running Speed: 11m/s
7. Workbench Moving Fat Equivalent: 0,001mm
8. Cairan Kerja: DK-1, DK-4 Nanguang
9. Catu Daya: 380V.50Hz (220V.50Hz)
10. Konsumsi Daya Mesin: <2kva
11. Berat Mesin Utama: 8000kg
12. Dimensi Mesin Utama: 3300 × 2800 × 2500
13. Akurasi Pemrosesan: Menurut GB/T 7926-2015 Standar.
14. Akurasi pemrosesan 0,015, kekasaran permukaan yang optimal Ra≤2.5um.
15. Efisiensi Pemotongan Kabinet Berkecepatan Tinggi: Sekitar 6000-10000mm²/H.

Parameter Sistem Kontrol

1. Pemrograman dan kontrol terintegrasi, pengeditan simultan selama pemrosesan, pelacakan waktu-nyata dan tampilan lintasan pemrosesan, kontur tiga dimensi, pembuatan perangkat lunak kode pemrosesan otomatis, menu tampilan Cina lengkap, dialog komputer-komputer, operasi sederhana dan mudah dipelajari.
2. Memori host: 512 megabytes, motherboard: 845 (p4), k/m kit elektro-optik,
Komputer P4, Tampilan LCD 15 "
3. Fungsi retraksi hubung singkat selama pemrosesan.
4. Fungsi memori power-off.
5. Fungsi Stop Ganda Otomatis di akhir pemrosesan, fungsi pemusatan otomatis.
6. Fungsi pemrosesan breakpoint dan pemrosesan terbalik.
7. Format DXF AutoCAD dapat dikonversi untuk data.
8. Jelajahi galeri untuk dengan cepat menemukan file yang diperlukan.
9. Putar pada sudut mana pun, putar dalam satu siklus.
10. Pulsa Lebar: 5-15us
11. Interval pulsa: 1: 2-1: 16
12. Tegangan output tanpa beban: 80v100V
13. Konsumsi Daya: <700W
14. Catu Daya: 220V atau 380V

Karakteristik kinerja

1. Tempat tidur mesin terbuat dari pengecoran pasir resin, yang memiliki deformasi kecil dan kekuatan tinggi setelah tempering sekunder.
2. Ini memiliki karakteristik kinerja yang stabil, daya output tinggi, kecepatan pemotongan cepat, lapisan permukaan tinggi, dan kehilangan kawat molibdenum rendah. Kerugian kawat molibdenum ultra-rendah sangat mengurangi biaya pemrosesan.
3. Pemrograman dan Kontrol Terpadu: Grafik yang kompleks dapat dikonversi ke gambar DXF melalui CAD, grafik pemrosesan dapat dilacak secara real time, dan status pemrosesan beberapa dapat ditampilkan. Ini juga memiliki memori kegagalan daya, retraksi sirkuit pendek, perlindungan kawat, shutdown otomatis, rotasi sudut sewenang -wenang dan fungsi lainnya.
4. Inverter pemotongan kawat merek digunakan untuk mengontrol motor transportasi kawat, regulasi kecepatan tanpa langkah, dan pergantian tanpa kontak dengan sakelar induksi. Tidak ada gangguan percikan selama pergantian, tidak ada kebisingan pergantian, dan motor berjalan dengan lancar, yang meningkatkan keandalan dan keamanan alat mesin.

Tinjauan mesin

Prinsip dasar pemotongan kawat EDM adalah dengan menggunakan elektroda pahat untuk melakukan pelepasan pulsa pada benda kerja untuk mencapai pemrosesan. Pemotongan kawat EDM tidak memerlukan produksi elektroda pembentukan, dan menggunakan kawat logam tipis (biasanya disebut kawat molibdenum) sebagai elektroda pahat. Kutub positif catu daya pulsa terhubung ke benda kerja, dan kutub negatif terhubung ke kawat molibdenum; Kawat molibdenum bergerak bolak -balik dengan kecepatan tertentu, dan terus -menerus masuk dan meninggalkan area pelepasan; Pada saat yang sama, media cair disemprotkan antara kawat molibdenum dan benda kerja. Selama operator secara efektif mengontrol kecepatan dan lintasan gerakan kawat molibdenum pada benda kerja, bentuk dan ukuran benda kerja yang diperlukan dapat dipotong. Lintasan gerakan benda kerja dibentuk oleh worktable koordinat (dua motor stepper terkontrol dalam arah vertikal dan horizontal) bergerak dalam arah x dan y.
Mesin utama dari Seri DK Seri CNC Cutting Machine Tool terdiri dari tempat tidur, meja kerja, perangkat makan kawat, rak kawat, tangki pendingin, alat listrik alat mesin, aksesori, dan komponen lainnya. Ini didasarkan pada tempat tidur, dan meja kerja, perangkat makan kawat, dan rak kawat dipasang pada permukaan dasar yang sama dari tempat tidur.
Berikut ini diperkenalkan secara terpisah:
1) tempat tidur
Tempat tidur adalah bagian besi pasir resin berbentuk kotak, yang merupakan struktur casting integral. Bagian atas dipasang dengan meja kerja, drum penyimpanan kawat, rak kawat, pencahayaan dan bagian lainnya.
2) Workbench
Meja kerja ini terutama terdiri dari permukaan meja kerja, pelat seret tengah, sekrup bola dan kotak gear kecepatan. Gerakan longitudinal dan melintang dari pelat drag mengadopsi struktur panduan bola, dan motor stepper menggerakkan sekrup melalui dua pasang roda gigi anti-backlash untuk mewujudkan pergerakan meja kerja. Sekrup bola memiliki keunggulan akurasi transmisi tinggi, efisiensi tinggi dan umur panjang.
3) Perangkat transportasi kawat
Drum penyimpanan kawat terdiri dari silinder berlubang berdinding tipis. Motor menggerakkan drum penyimpanan kawat untuk berputar melalui konektor, dan pergerakan bolak -balik drum penyimpanan kawat berasal dari sekrup setelah perubahan kecepatan gigi untuk menggerakkan pelat seret perangkat transportasi kawat.
Reversing sering dari pelat drag drum penyimpanan kawat dikendalikan oleh satu set sakelar induksi. Strukturnya sederhana dan operasinya sensitif. Blok tabrakan kiri dan kanan dilengkapi dengan perangkat pengaman yang berlebihan. Ketika sakelar induksi gagal mengubah arah, arus motor transport kawat terputus.
4) Rak Kawat
Kawat molibdenum seperti sabuk transmisi tertutup, yang didorong oleh drum yang berliku untuk bekerja bolak -balik. Roda kawat dan sepasang roda pemandu utama dibungkus oleh kawat molibdenum dan berjalan dalam satu siklus.
Roda pemandu mengadopsi bagian kawat molibdenum yang disegel secara vertikal.
5) Tangki pendingin
Pompa air memberikan cairan kerja ke area pemrosesan. Sedimen menumpuk di kotak kotoran dan harus dibersihkan secara teratur. Pendingin yang berfungsi menggunakan cairan saponifikasi DX-1.
6) Aksesori
① Klem: Kelompok klem digunakan untuk memperbaiki pelat datar atau benda kerja silindris, dan klem dipasang pada meja kerja dengan sekrup tipe-T.
② Crank: Digunakan untuk melilitkan kawat untuk memutar drum penyimpanan kawat.
③ Roda Pengetatan Kawat: Digunakan untuk mengencangkan kawat molibdenum secara manual.

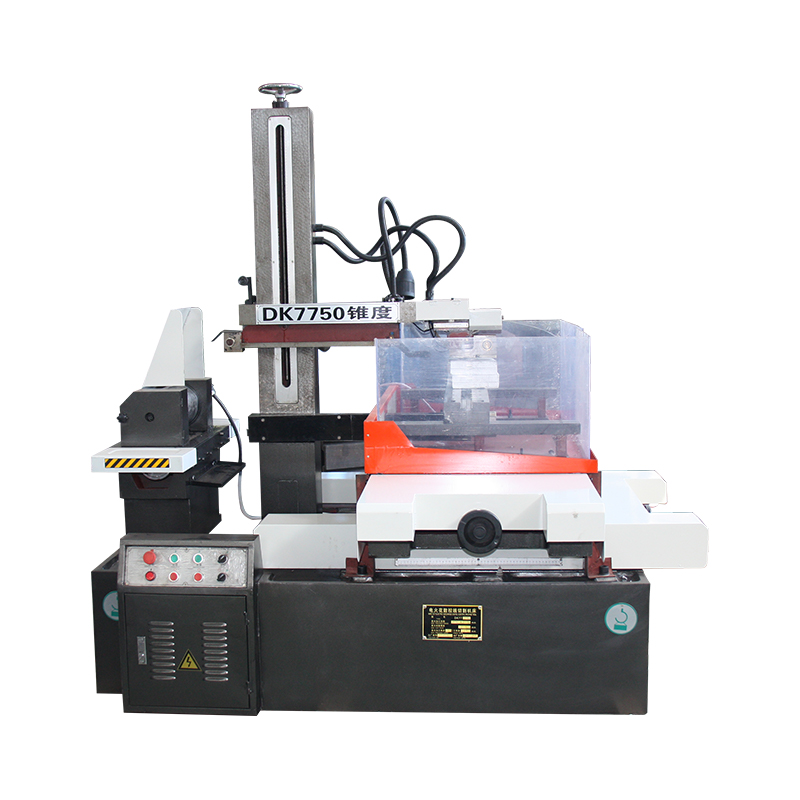

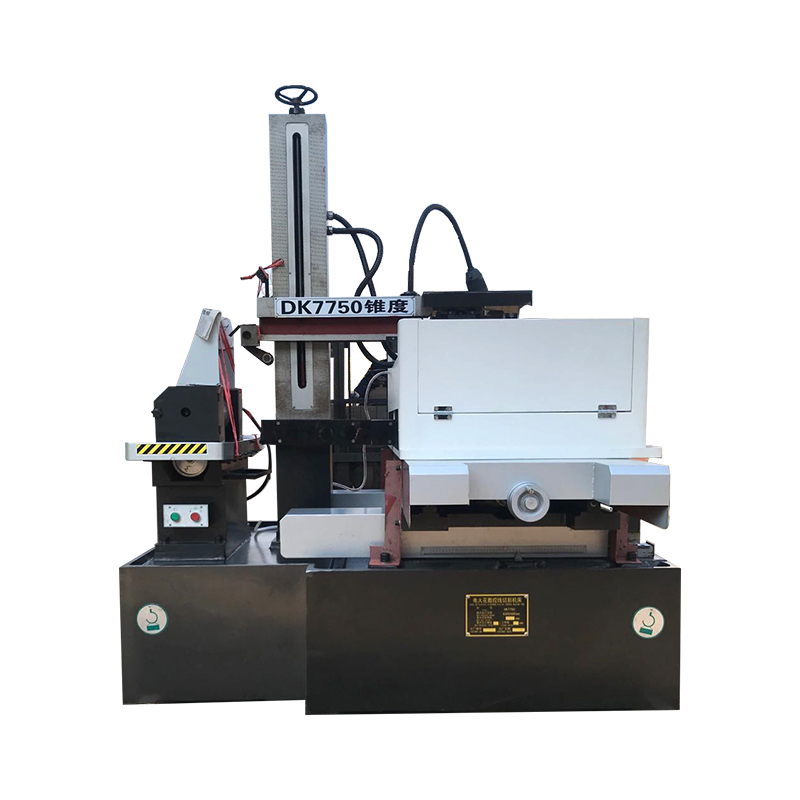

PREV: DK7750 Kecepatan Tinggi Lembaran Logam Logam Tahan Air Mesin Pemotong Kawat CNC EDM
NEXT:No next article

Tetap berhubungan

Tentang kami

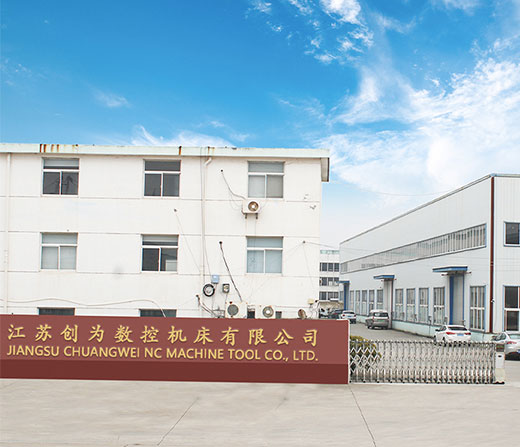

Jiangsu Chuangwei CNC Machine Tool Co., Ltd.
